C语言之结构体内存的对齐

大纲：

　　零.引例

　　 一.结构体内存对齐规则

　　 二.怎样计算结构体的大小

　　 三.设计结构体时要注意的方面

　　四.为什么存在内存对齐

　　 五.修改默认对齐数

在前面的章节中，我们谈到了C语言中整数以及浮点数的储存

今天，我们来谈一谈一些关于结构体内存的知识。

零. 引例

我们先来看一个例子：

struct S1
{char c1;int i;char c2;
};

大家来猜猜这个结构体S1的内存是多少？

相信会有人给出 6 的结果，他们或许是这样想的，两个 char 类型分别为一个字节，一个 int 类型又为4个字节，加起来刚好为6个

但是

结果真是如此吗？

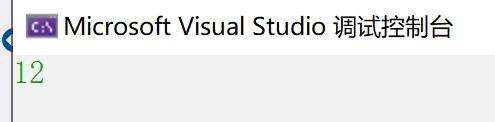

我们来看看运行结果：

为什么呢，接下来我们就引出正文。

一.结构体内存对齐规则

首先，正如引例所示，结构体的内存并不是简简单单的将结构体各个成员的大小相加。

结构体的大小往往遵循着结构体的对齐规则：

第一个成员在与结构体变量偏移量为0的地址处。
其他成员变量要对齐到某个数字（对齐数）的整数倍的地址处。
结构体总大小为最大对齐数（每个成员变量都有一个对齐数）的整数倍。
如果嵌套了结构体的情况，嵌套的结构体对齐到自己的最大对齐数的整数倍处，结构体的整体大小就是所有最大对齐数（含嵌套结构体的对齐数）的整数倍。

这里要注意的一点就是要解释一下这个对齐数的概念

对齐数：编译器默认的一个对齐数与该结构体变量成员自身大小的较小值。

　　注：

　　　　不是所有的编译器都有自己默认的对齐数。

　　　　在VS下其默认的对齐数为8

　　　　在linux下的默认值就为变量自己的大小，也可以说没有默认值

二.怎样计算结构体的大小

在讲计算之前，我们继续来看一看上面的那个例子：

#define _CRT_SECURE_NO_WARNINGS#include<stdio.h>#include<stddef.h>struct S1
{char c1;int i;char c2;
};int main()
{
    printf("该结构体成员 c1 开始的位置为第 %d 个字节\n", offsetof(struct S1, c1));
    printf("该结构体成员 i 开始的位置为第 %d 个字节\n", offsetof(struct S1, i));
    printf("该结构体成员 c2 开始的位置为第 %d 个字节\n", offsetof(struct S1, c2));
    printf("该结构体所占的内存空间为 %d 个字节\n", sizeof(struct S1));return 0;
}

注：

　　宏 offsetof() 可以计算出结构体各成员所相对开始位置的一个偏移量。

　　偏移量：我们可以理解为把结构体变量第一个成员所储存的第一个位置置于0，以此递增

我们来看看结果：

这是为什么呢？

我们来看看上面所提到的结构体内存对齐规则：

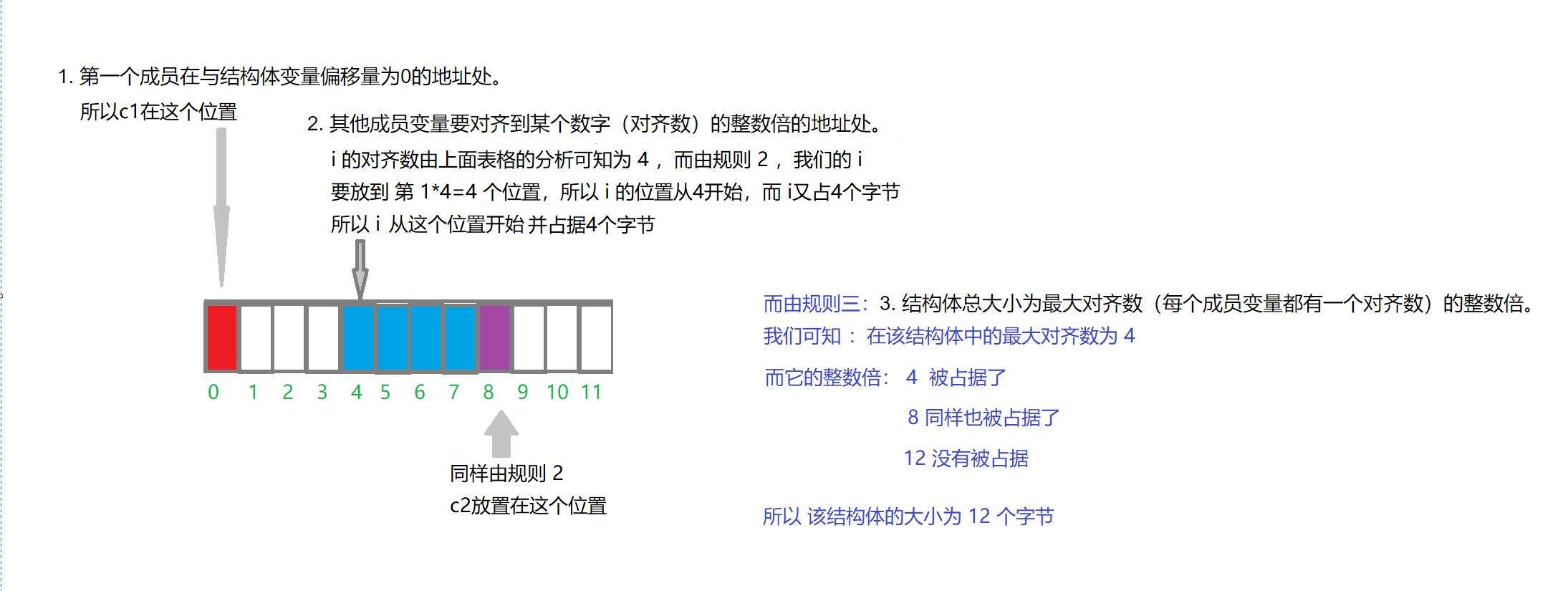

然后我们来看示意图：

此时，关于结构体的大小，我们应该清楚了不少，接下来，我们继续来看几道例题：

struct S2
{char c1;char c2;int i;
};int main()
{
    printf("%d\n", sizeof(struct S2));return 0;
 }

我们看到，S1与S2的区别仅仅只是调换了一下各成员间的顺序，那它所占的内存还是刚才的值吗：

运行结果：

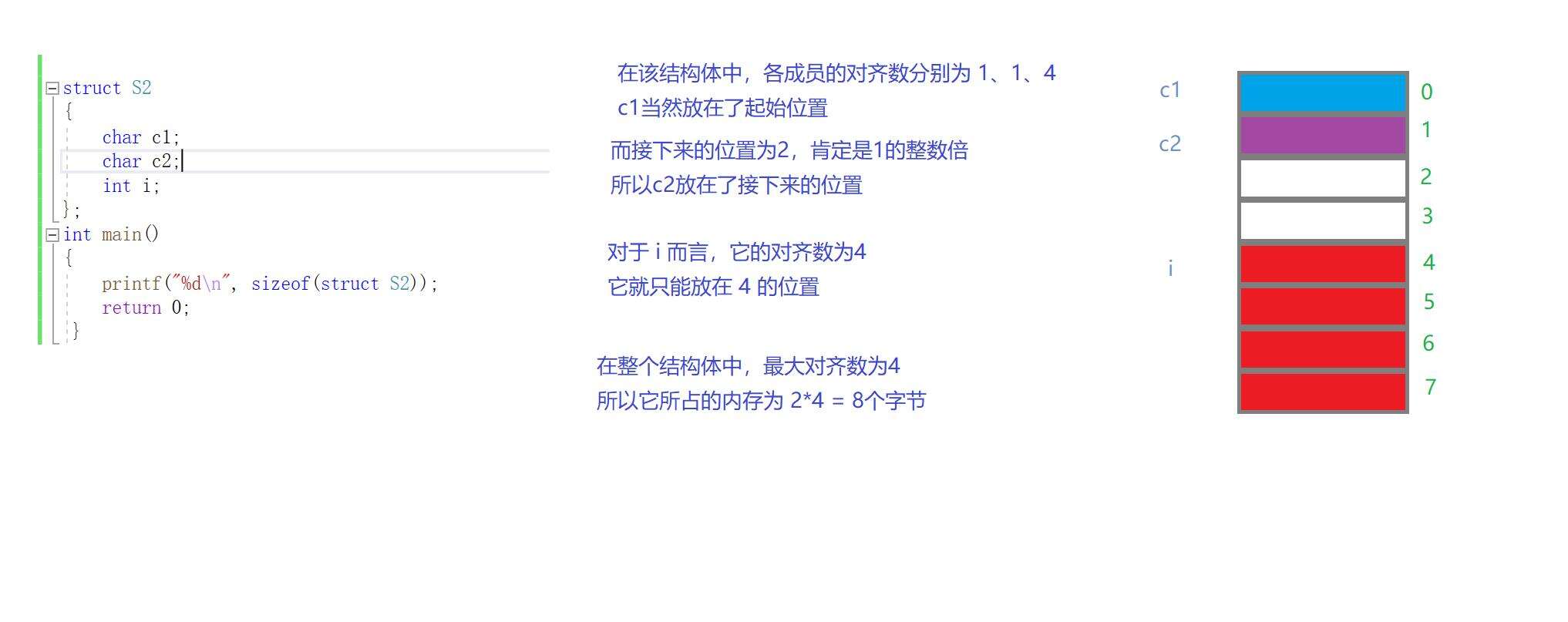

我们继续来分析一下：

趁此机会，我们再来巩固一下：

struct S3
{double d;char c;int i;
};int main()
{
    printf("%d\n", sizeof(struct S3));return 0;
}

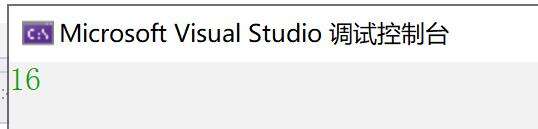

它的结果会是多少呢？

不知道大家作对了吗？

解析：

　　首先 double 类型占8个字节

　　char 又展览接下来的一个

　　而 int 的对齐数为 4，所以空3个字节从12开始

　　而这个结构体的最大对齐数为8

　　所以该结构体占 2*8 = 16个字节

最后，我们再来看一道嵌套结构体的例题：

struct S3
{double d;char c;int i;
};struct S4
{char c1;struct S3 s3;double d;
};int main()
{
    printf("%d\n", sizeof(struct S4));return 0;
}

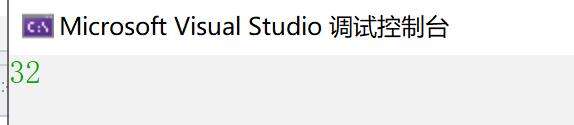

它的结果又为多少呢？

解析：

　　我们先来看看规则 4： 如果嵌套了结构体的情况，嵌套的结构体对齐到自己的最大对齐数的整数倍处，

　　　　　　　　　　　　结构体的整体大小就是所有最大对齐数（含嵌套结构体的对齐数）的整数倍

　　S3的最大对齐数为 8，它的大小为 16 个字节

　　首先，毋庸置疑的是 char 先放到首位

　　接下来因为S3的对齐数为 8，所以S3放在了以位置8开始的16个字节

　　最后是double，对齐数为8，所以放在了24的位置

　　最后，该结构体的大小为 4*8 = 32 个字节

在进行结构体所占大小的计算中，我们又可以得到一个基本编程常识：

三.设计结构体时要注意的方面

在我们进行结构体的设计中，我们可以把一些所占空间小的，来凑到一起，提高资源的利用率。

正如上文所提到的例1与例2，结构体成员完全相同，但顺序不同，两个结构体的大小也截然不同

//例1struct S1
{char c1;int i;char c2;
};//例2struct S2
{char c1;char c2;int i;
};int main()
{
    printf("%d\n", sizeof(struct S1));//12printf("%d\n", sizeof(struct S2));//8return 0;
}

四.为什么存在内存对齐

对于这个原因，目前话没有一种完全正确的答案，但是：

大部分的参考资料都是如是说的：

　　1. 平台原因(移植原因)：

　　　　不是所有的硬件平台都能访问任意地址上的任意数据的；

　　　　某些硬件平台只能在某些地址处取某些特定类型的数据，否则抛出硬件异常。

　　 2. 性能原因：

　　　　数据结构(尤其是栈)应该尽可能地在自然边界上对齐。

　　　　原因在于，为了访问未对齐的内存，处理器需要作两次内存访问；而对齐的内存访问仅需要一次访问。

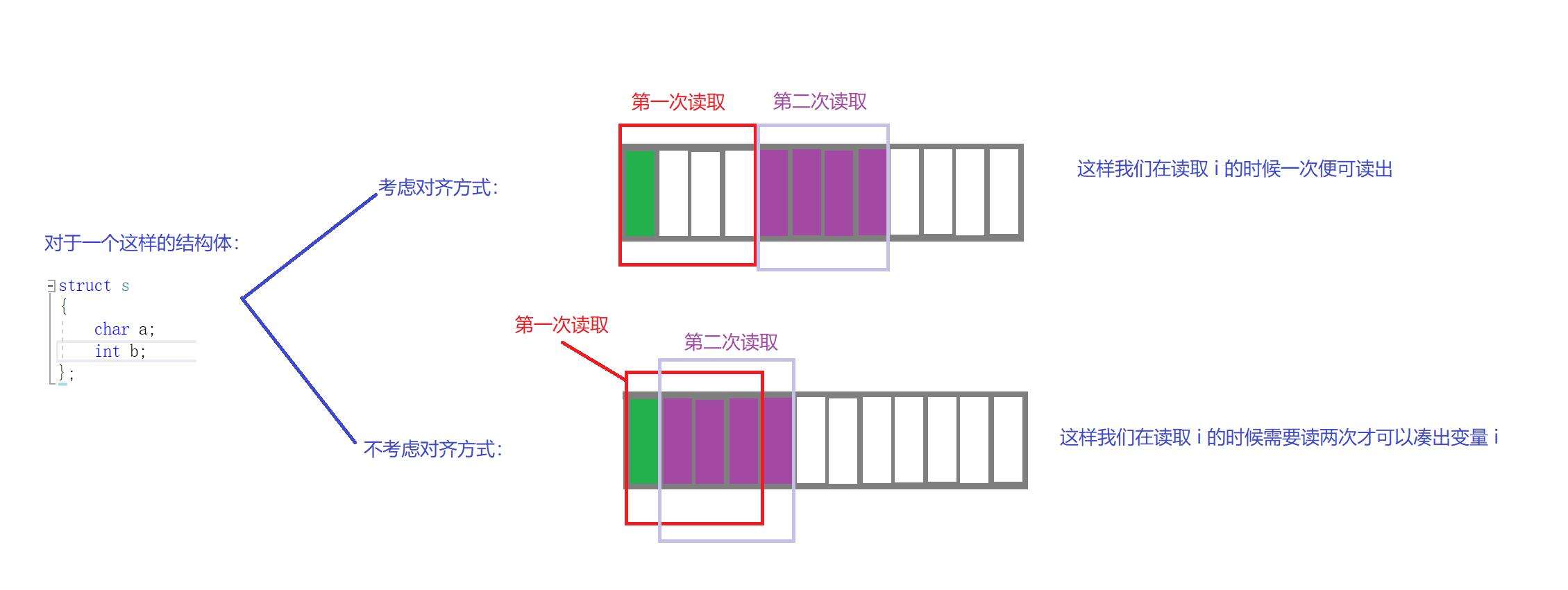

对于原因而我们来看一个示意图：

五.修改默认对齐数

我们通常使用如下的预处理命令来修改编译器的默认对齐数：

#pragma pack()

如果（）里面不加数字，则默认为编译器的默认对齐数

我们修改的时候，只需在（）里加一个数字就行

取消的时候再添加一次 #pragma pack() 即可

注：

　　再（）里添加的数字，我们通常加的都是2的多少次方

下面来举一个实例：

#include <stdio.h> pack(8) pack() pack(1) pack()printf(, ( S1));printf(, ( S2));

由此可见，我们也可以通过修改默认对齐数来节约结构体使用的空间。

关于结构体内存的讲解便到此为止。

因笔者水平有限，若有错误之处，还望多多指正。

若有想回忆 C语言中整数以及浮点数是怎样储存的读者，可以参见：C语言之数据在内存中的存储
