Qt之使用GraphicsView框架实现思维导图的示例-C/C++开发

思维导图可以更方便的整理知识，本文主要介绍了Qt之使用GraphicsView框架实现思维导图的示例，文中通过示例代码介绍的非常详细，对大家的学习或者工作具有一定的参考学习价值，需要的朋友们下面随着小编来一起学习学习吧

一、简述

我们常见的思维导图类型XMind软件，功能十分强大，提供了各式各样的导图样式、形式，那我们可以用Qt实现思维导图的功能吗，答案肯定是可以的，用图说明。

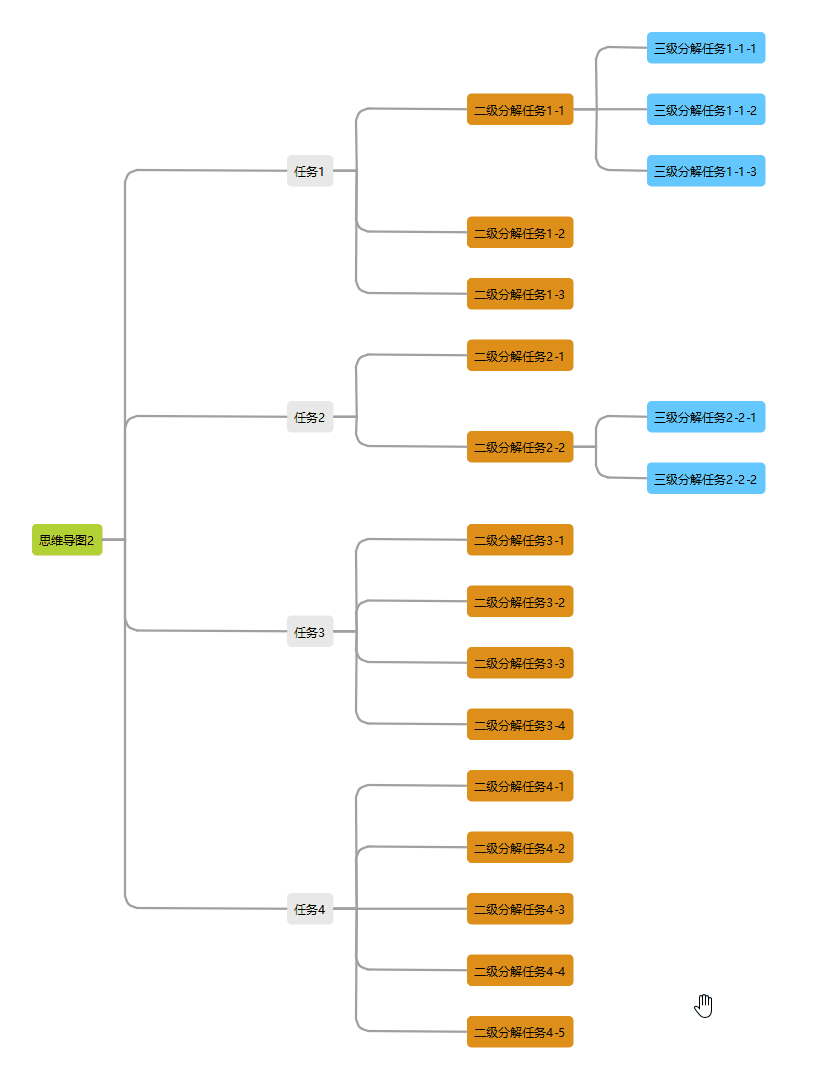

1、静态方式

读取本地数据的方式进行展示。

2、优化

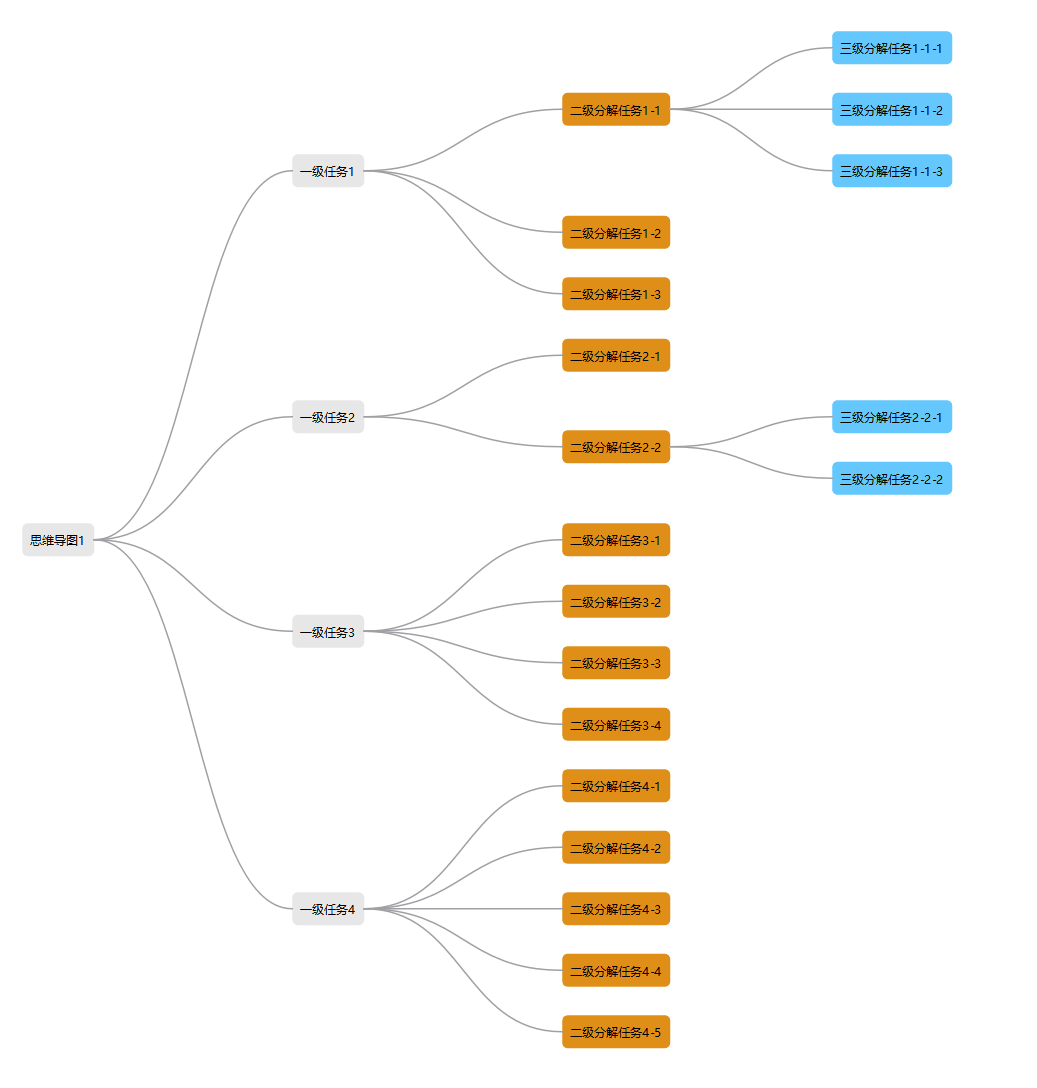

（1）增加选中效果
（2）优化连接线条

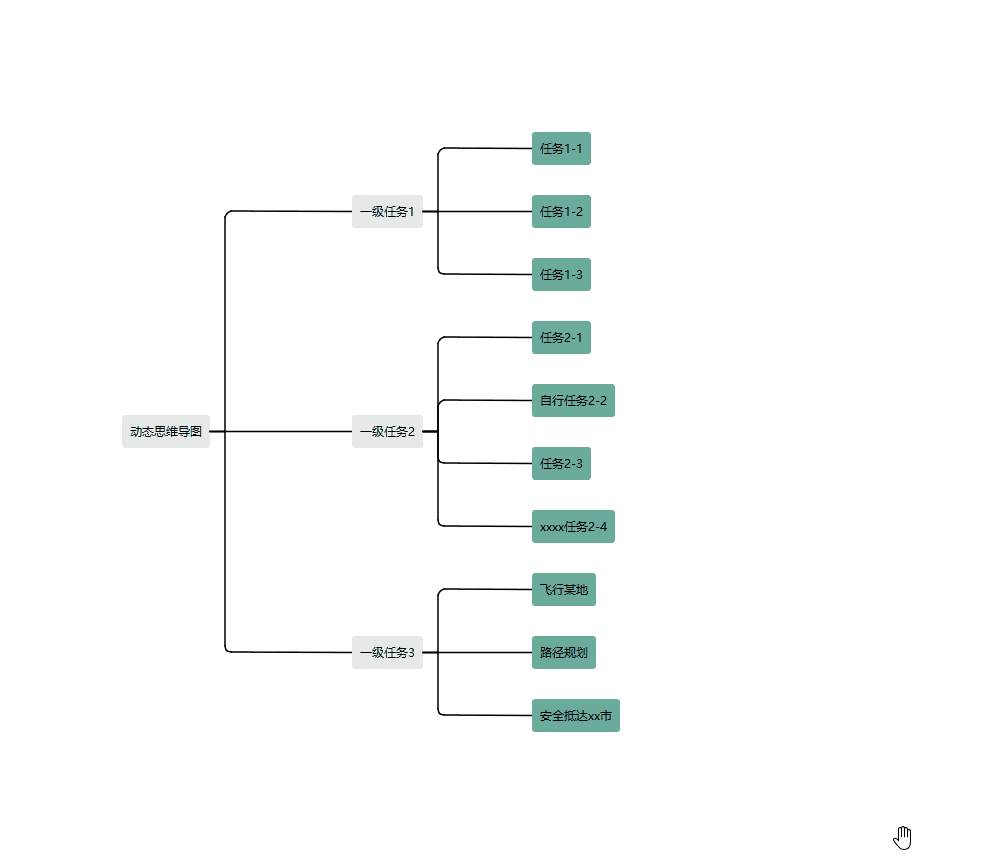

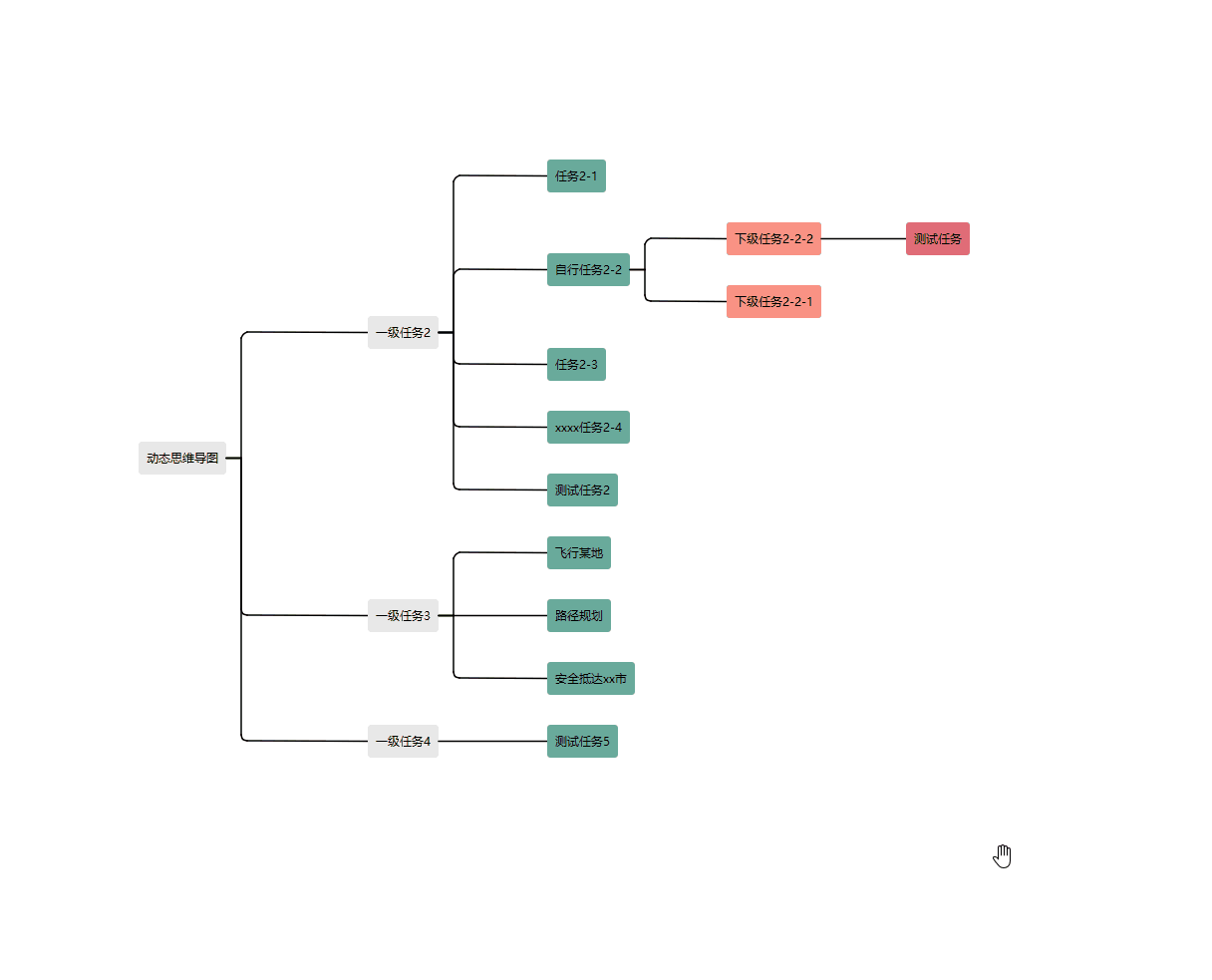

3、动态方式

（1）可自由添加/删除节点
（2）双击可重命名节点
（3）可折叠节点
（4）每层节点颜色可自定义
（5）支持xml格式数据的保存/读取（可拓展为其他格式或数据库）

线条绘制Code

void LineTest::paintEvent(QPaintEvent *event)
{
	QPoint startPoint = m_startPoint;
	QPoint endPoint = m_endPoint;
	int hSpace = 15;
	int radius = 8;

	QPainter painter(this);
	painter.setRenderHint(QPainter::Antialiasing, true);
	painter.setPen(QPen(Qt::gray, 2, Qt::SolidLine, Qt::RoundCap, Qt::RoundJoin));
	// 判断是上弧线还是下弧线;
	if (endPoint.y() < startPoint.y())
	{
		// 绘制横线;
		painter.drawLine(startPoint, startPoint + QPoint(hSpace, 0));

		// 绘制竖线;
		startPoint += QPoint(hSpace, 0);
		QPoint vTopPoint = QPoint(startPoint.x(), endPoint.y() + radius);
		painter.drawLine(startPoint, vTopPoint);

		// 绘制上弧线;
		startPoint = vTopPoint;
		QPoint hTopPoint = QPoint(startPoint.x() + radius, endPoint.y());

		QPainterPath path(startPoint);
		// 绘制贝塞尔三次曲线;
		QPointF c1 = QPointF(startPoint.x(), hTopPoint.y());
		QPointF c2 = QPointF(startPoint.x() + 2, hTopPoint.y() + 2);
		path.cubicTo(c2, c2, hTopPoint);
		painter.drawPath(path);

		// 绘制横线;
		startPoint = hTopPoint;
		painter.drawLine(startPoint, endPoint);
	}
	else if (endPoint.y() > startPoint.y())
	{
		// 绘制横线;
		painter.drawLine(startPoint, startPoint + QPoint(hSpace, 0));

		// 绘制竖线;
		startPoint += QPoint(hSpace, 0);
		QPoint vBottomPoint = QPoint(startPoint.x(), endPoint.y() - radius);
		painter.drawLine(startPoint, vBottomPoint);

		// 绘制下弧线;
		startPoint = vBottomPoint;
		QPoint hBottomPoint = QPoint(startPoint.x() + radius, endPoint.y());

		QPainterPath path(startPoint);
		// 绘制贝塞尔三次曲线;
		QPointF c1 = QPointF(startPoint.x() + 2, hBottomPoint.y() - 2);
		QPointF c2 = QPointF(startPoint.x() + 2, hBottomPoint.y() + 2);
		path.cubicTo(c1, c1, hBottomPoint);
		painter.drawPath(path);

		// 绘制横线;
		startPoint = hBottomPoint;
		painter.drawLine(startPoint, endPoint);
	}
	else
	{
		// 绘制直线;
		painter.drawLine(startPoint, endPoint);
	}
}

目前只实现了初步导图的基础功能，后续会增加更多的样式选择及拓展。
