Android 显示 一、 Vsync

 1.Vsync同步：

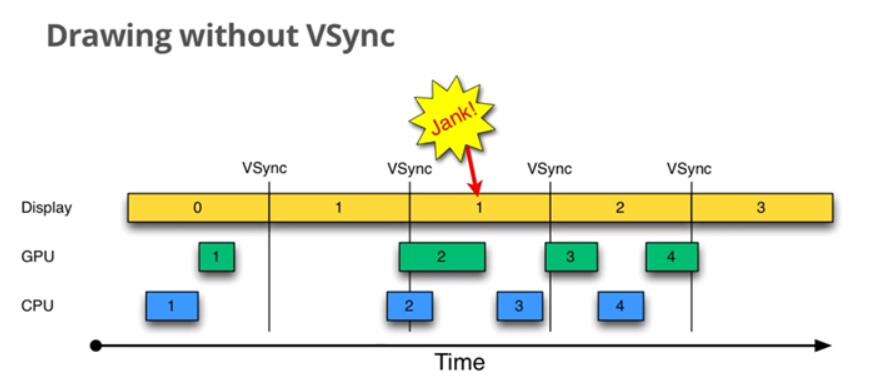

可见vsync信号没有提醒CPU/GPU工作的情况下，第二次vsync到来需要显示内容时，CPU和GPU还没有来得及准备好下一帧的数据，所以只能接着显示上一帧的数据，产生Jank!

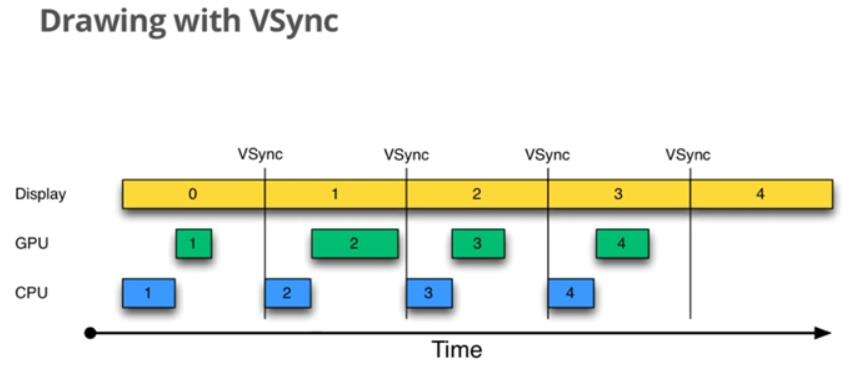

　　CPU/GPU接收vsync信号提前准备下一帧要显示的内容，所以能够及时准备好每一帧的数据，保证画面的流程。

 2.多级缓冲：

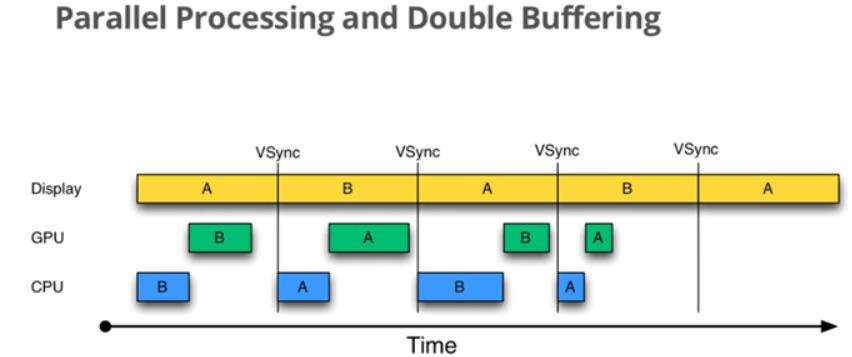

　　除了Vsync的机制，Android还使用了多级缓冲的手段以优化UI流程度，例如双缓冲(A+B)，在显示buffer A的数据时，CPU/GPU就开始在buffer B中准备下一帧数据：

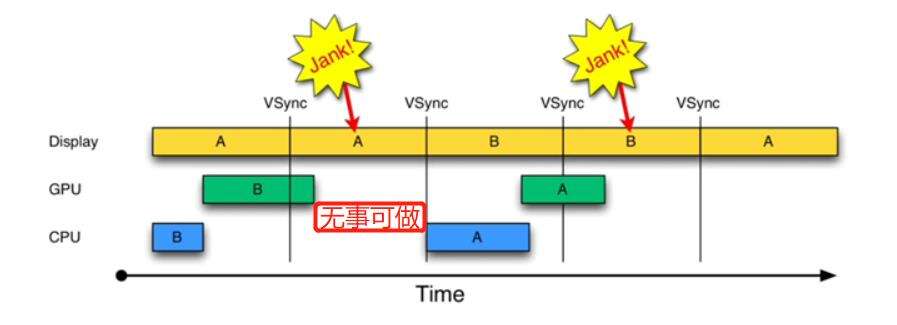

 　　但是不能保证每一帧CPU、GPU都运行状态良好，可能由于资源抢占等性能问题导致某一帧GPU掉链子，vsync信号到来时buffer B的数据还没准备好，而此时Display又在显示buffer A的数据，导致后面CPU/GPU没有新的buffer着手准备数据，空白时间无事可做，后面Jank频出：

 　　因此用三级缓冲来提高系统对性能波动的容忍度：

   虽然GPU在准备buffer B的数据耗时过长，第二帧Jank，但是新增1个buffer可以减少CPU和GPU在vsync同步间的空白间隙，此时CPU/GPU能够利用buffer C继续工作，所以后面就不会再产生Jank了，当然具体使用多少个buffer要根据实际硬件性能情况调整，最终目的就是解决Display的Jank产生。

 3.Vsync虚拟化（Vsync App + Vsync SurfaceFlinger）：

　　虽然vsync使得CPU/GPU/Display同步了，但App UI和SurfaceFlinger的工作显然是一个流水线的模型。即对于一帧内容，先等App UI画完了，SurfaceFlinger再出场对其进行合并渲染后放入framebuffer，最后整到屏幕上。而现有的VSync模型是让大家一起开始干活，这样对于同一帧内容，第一个VSync信号时App UI的数据开始准备，第二个VSync信号时SurfaceFlinger工作，第三个VSync信号时用户看到Display内容，这样就两个VSync period(每个16ms)过去了，影响用户体验。
　　解决思路：SurfaceFlinger在App UI准备好数据后及时开工做合成。

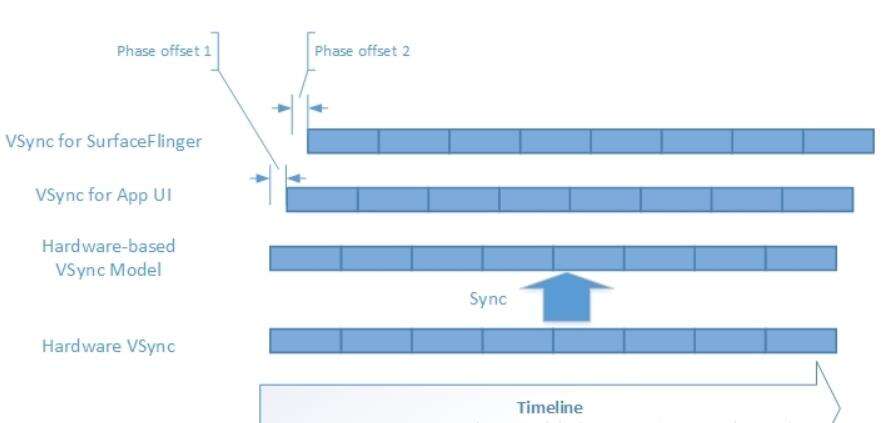

　　Android 4.4(KitKat)引入了VSync的虚拟化，即把硬件的VSync信号先同步到一个本地VSync模型中，再从中一分为二，引出两条VSync时间与之有固定偏移的线程。示意图如下：

　　这样，大家工作既保持一定的节拍，又可以相互错开，一前一后保持着流水节奏。

　　注意其中两个Phase offset参数（即VSYNC_EVENT_PHASE_OFFSET_NS和SF_VSYNC_EVENT_PHASE_OFFSET_NS）是可调的。

　　处理流程：

 　　类型DispSync表示了一个基于硬件VSync信号的同步模型，它会根据从HWComposer来的硬件VSync信号的采样来进行同步。其它两个EventThread分别用了两个不同的虚拟VSync信号源（用DispSyncSource表示，其中包含了与真实VSync信号的偏移值），这两个VSync信号源就是被虚拟出来分别用于控制App UI和SurfaceFlinger渲染。在EventThread的线程循环中，如果有需要就会向DispSync注册相应的listener。DispSyncThread就像乐队鼓手一样控制着大家的节奏。它在主循环中会先通过已经向DispSync注册的listener计算下一个要产生的虚拟VSync信号还要多久，等待相应时间后就会调用相应listener的callback函数。这样，对于那些注册了listener的监听者来说，就好像被真实的VSync信号控制着一样。至于EventControlThread是用来向真实的VSync硬件发命令。


三、Vsync框架

　1.硬件或者软件创建vsyncThread产生vsync。
　2.DispSyncThread处理vsync，把vsync虚拟化成vsync-app和vsync-sf。
　3.vsync-app/sf按需产生（如果App和SurfaceFlinger都没有更新请求，则休眠省电）：
　　APP端：APP需要更新界面时发出vsync请求给EventThread（设置connection.count>=0），DispSyncThread收到vsync信号后休眠offset，然后唤醒EventThread通知APP开始渲染。
　　SF端：sf请求EventThread-sf，EventThread-sf收到vsync后通知SF可以开始合成。

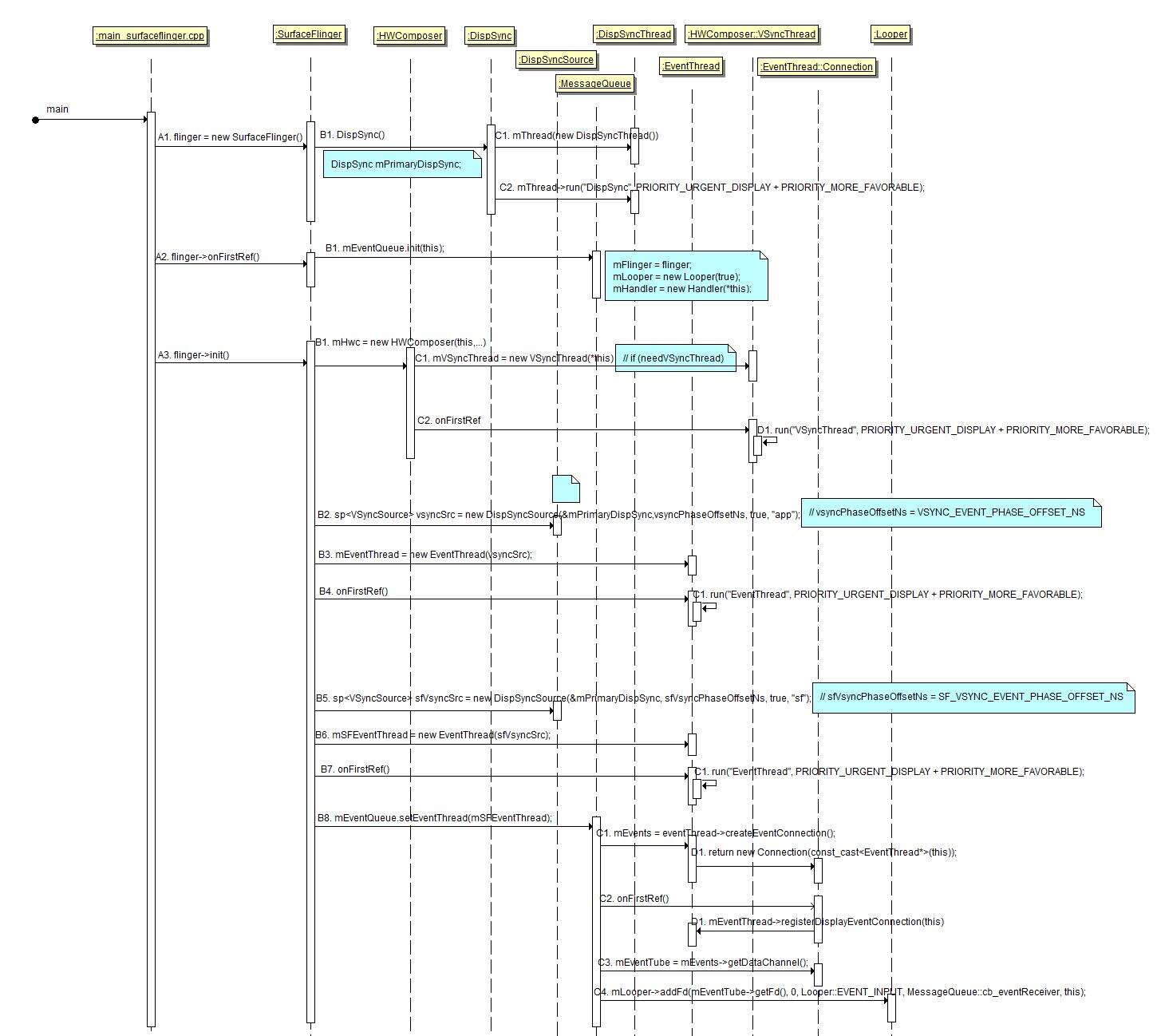

　　　　　　　　　　　　　　　　　　　　　　　　　　　　（vsync框架图）

 　4.代码分析：

　 4.1 创建五个线程：SurfaceFlingerThread、DispSyncThread、EventThead-App、EventThead-SF、VsyncThread，都属于SurfaceFlinger进程：

　（1）启动SurfaceFlinger主线程：android-8.0.0_r4\frameworks\native\services\surfaceflinger\main_surfaceflinger.cpp

int main(int, char**) {
    startHidlServices();

    signal(SIGPIPE, SIG_IGN);
    // When SF is launched in its own process, limit the number of
    // binder threads to 4.
    ProcessState::self()->setThreadPoolMaxThreadCount(4);

    // start the thread pool
    sp<ProcessState> ps(ProcessState::self());
    ps->startThreadPool();

    // instantiate surfaceflinger
    sp<SurfaceFlinger> flinger = new SurfaceFlinger(); //其中创建了 mPrimaryDispSync 成员变量

    setpriority(PRIO_PROCESS, 0, PRIORITY_URGENT_DISPLAY);

    set_sched_policy(0, SP_FOREGROUND);

    // Put most SurfaceFlinger threads in the system-background cpuset
    // Keeps us from unnecessarily using big cores
    // Do this after the binder thread pool init
    if (cpusets_enabled()) set_cpuset_policy(0, SP_SYSTEM);

    // initialize before clients can connect
    flinger->init(); //传入mPrimaryDispSync并创建EventThread（app/sf）、HWComposer

    // publish surface flinger
    sp<IServiceManager> sm(defaultServiceManager());
    sm->addService(String16(SurfaceFlinger::getServiceName()), flinger, false);

    // publish GpuService
    sp<GpuService> gpuservice = new GpuService();
    sm->addService(String16(GpuService::SERVICE_NAME), gpuservice, false);

    struct sched_param param = {0};
    param.sched_priority = 2;
    if (sched_setscheduler(0, SCHED_FIFO, &param) != 0) {
        ALOGE("Couldn't set SCHED_FIFO");
    }

    // run surface flinger in this thread (SF的主线程)
    flinger->run();

    return 0;
}

 （2）new SurfaceFlinger() 时创建了成员变量 DispSync mPrimaryDispSync;　　android-8.0.0_r4\frameworks\native\services\surfaceflinger\SurfaceFlinger.h

　　其中 DispSync 的构造函数会启动DispSyncThread线程：

DispSync::DispSync(const char* name) :
        mName(name),
        mRefreshSkipCount(0),
        mThread(new DispSyncThread(name)), //创建了DispSyncThread
        mIgnorePresentFences(!SurfaceFlinger::hasSyncFramework){

    mPresentTimeOffset = SurfaceFlinger::dispSyncPresentTimeOffset;
    mThread->run("DispSync", PRIORITY_URGENT_DISPLAY + PRIORITY_MORE_FAVORABLE);
    // set DispSync to SCHED_FIFO to minimize jitter
    struct sched_param param = {0};
    param.sched_priority = 2;
    if (sched_setscheduler(mThread->getTid(), SCHED_FIFO, &param) != 0) {
        ALOGE("Couldn't set SCHED_FIFO for DispSyncThread");
    }


    reset();
    beginResync();

    if (kTraceDetailedInfo) {
        // If we're not getting present fences then the ZeroPhaseTracer
        // would prevent HW vsync event from ever being turned off.
        // Even if we're just ignoring the fences, the zero-phase tracing is
        // not needed because any time there is an event registered we will
        // turn on the HW vsync events.
        if (!mIgnorePresentFences && kEnableZeroPhaseTracer) {
            addEventListener("ZeroPhaseTracer", 0, new ZeroPhaseTracer());
        }
    }
}

（3）接着分析SurfaceFlinger对象，它是一个strong point,在引用时会调用其onFirstRef()方法：

void SurfaceFlinger::onFirstRef()
{
　　//初始化消息队列，其中创建了loop和handle
    mEventQueue.init(this);
}

　　flinger->run()的实现： android-8.0.0_r4\frameworks\native\services\surfaceflinger\SurfaceFlinger_hwc1.cpp

void SurfaceFlinger::run() {
    do {
        waitForEvent(); //其中就是调用mEventQueue.waitMessage()
    } while (true);
}

　　waitMessage中等待AP和EventTHread给它发数据：

void MessageQueue::waitMessage() {
    do {
        IPCThreadState::self()->flushCommands();
        int32_t ret = mLooper->pollOnce(-1);
        switch (ret) {
            case Looper::POLL_WAKE:
            case Looper::POLL_CALLBACK:
                continue;
            case Looper::POLL_ERROR:
                ALOGE("Looper::POLL_ERROR");
                continue;
            case Looper::POLL_TIMEOUT:
                // timeout (should not happen)
                continue;
            default:
                // should not happen
                ALOGE("Looper::pollOnce() returned unknown status %d", ret);
                continue;
        }
    } while (true);
}

　　SurfaceFlinger初始化最重要的函数是init():

void SurfaceFlinger::init() {
    ALOGI(  "SurfaceFlinger's main thread ready to run. "
            "Initializing graphics H/W...");

    ALOGI("Phase offest NS: %" PRId64 "", vsyncPhaseOffsetNs);

    { // Autolock scope
        Mutex::Autolock _l(mStateLock);

        // initialize EGL for the default display
        mEGLDisplay = eglGetDisplay(EGL_DEFAULT_DISPLAY);
        eglInitialize(mEGLDisplay, NULL, NULL);

        // start the EventThread (创建了两个EventThread，他们的名字和offset不同)
        sp<VSyncSource> vsyncSrc = new DispSyncSource(&mPrimaryDispSync,
                vsyncPhaseOffsetNs, true, "app");
        mEventThread = new EventThread(vsyncSrc, *this, false);
        sp<VSyncSource> sfVsyncSrc = new DispSyncSource(&mPrimaryDispSync,
                sfVsyncPhaseOffsetNs, true, "sf");
        mSFEventThread = new EventThread(sfVsyncSrc, *this, true);

　　　　 // 创建sf与EventThread之间的connection
        mEventQueue.setEventThread(mSFEventThread);

        // set EventThread and SFEventThread to SCHED_FIFO to minimize jitter
        struct sched_param param = {0};
        param.sched_priority = 2;
        if (sched_setscheduler(mSFEventThread->getTid(), SCHED_FIFO, &param) != 0) {
            ALOGE("Couldn't set SCHED_FIFO for SFEventThread");
        }
        if (sched_setscheduler(mEventThread->getTid(), SCHED_FIFO, &param) != 0) {
            ALOGE("Couldn't set SCHED_FIFO for EventThread");
        }

        // Get a RenderEngine for the given display / config (can't fail)
        mRenderEngine = RenderEngine::create(mEGLDisplay,
                HAL_PIXEL_FORMAT_RGBA_8888);
    }

　　其中 mEventQueue.setEventThread(mSFEventThread) 的实现：

//sufaceflinger/MessageQueue.cpp
void MessageQueue::setEventThread(const sp<EventThread>& eventThread)
{
    mEventThread = eventThread;
    //创建连接，从连接获得dataChannel，把它的Fd添加到Looper，
    //也就是把EventThread里的一个fd传给了SF线程，
    //以后EventThread与SF就可以通过这个fd通信，
    mEvents = eventTHread->createEnvetConnection();
    mEventTube = mEvents->getDataChannel();
    mLooper->addFd(mEventTube->getFd(), 0, Looper::EVENT_INPUT,
            MessageQueue::cb_eventReceiver, this); //这个cb_eventRecevier很重要，它负责处理EventThread发过来的信号
}

　（4）hwcomposer的构造函数：android-8.0.0_r4\frameworks\native\services\surfaceflinger\DisplayHardware\HWComposer_hwc1.cpp

HWComposer::HWComposer(
        const sp<SurfaceFlinger>& flinger,
        EventHandler& handler)
    : mFlinger(flinger),
      mFbDev(0), mHwc(0), mNumDisplays(1),
      mCBContext(new cb_context),
      mEventHandler(handler),
      mDebugForceFakeVSync(false)
{
    for (size_t i =0 ; i<MAX_HWC_DISPLAYS ; i++) {
        mLists[i] = 0;
    }

    for (size_t i=0 ; i<HWC_NUM_PHYSICAL_DISPLAY_TYPES ; i++) {
        mLastHwVSync[i] = 0;
        mVSyncCounts[i] = 0;
    }

    char value[PROPERTY_VALUE_MAX];
    property_get("debug.sf.no_hw_vsync", value, "0");
    mDebugForceFakeVSync = atoi(value);

    bool needVSyncThread = true;

    // Note: some devices may insist that the FB HAL be opened before HWC.
    int fberr = loadFbHalModule();
    loadHwcModule();

    if (mFbDev && mHwc && hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_1)) {
        // close FB HAL if we don't needed it.
        // FIXME: this is temporary until we're not forced to open FB HAL
        // before HWC.
        framebuffer_close(mFbDev);
        mFbDev = NULL;
    }

    // If we have no HWC, or a pre-1.1 HWC, an FB dev is mandatory.
    if ((!mHwc || !hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_1))
            && !mFbDev) {
        ALOGE("ERROR: failed to open framebuffer (%s), aborting",
                strerror(-fberr));
        abort();
    }

    // these display IDs are always reserved
    for (size_t i=0 ; i<NUM_BUILTIN_DISPLAYS ; i++) {
        mAllocatedDisplayIDs.markBit(i);
    }

    if (mHwc) {
        ALOGI("Using %s version %u.%u", HWC_HARDWARE_COMPOSER,
              (hwcApiVersion(mHwc) >> 24) & 0xff,
              (hwcApiVersion(mHwc) >> 16) & 0xff);
        if (mHwc->registerProcs) {
            mCBContext->hwc = this;
            mCBContext->procs.invalidate = &hook_invalidate;
            mCBContext->procs.vsync = &hook_vsync;
            if (hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_1))
                mCBContext->procs.hotplug = &hook_hotplug;
            else
                mCBContext->procs.hotplug = NULL;
            memset(mCBContext->procs.zero, 0, sizeof(mCBContext->procs.zero));
            mHwc->registerProcs(mHwc, &mCBContext->procs);
        }

        // don't need a vsync thread if we have a hardware composer
        needVSyncThread = false;
        // always turn vsync off when we start
        eventControl(HWC_DISPLAY_PRIMARY, HWC_EVENT_VSYNC, 0);

        // the number of displays we actually have depends on the
        // hw composer version
        if (hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_3)) {
            // 1.3 adds support for virtual displays
            mNumDisplays = MAX_HWC_DISPLAYS;
        } else if (hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_1)) {
            // 1.1 adds support for multiple displays
            mNumDisplays = NUM_BUILTIN_DISPLAYS;
        } else {
            mNumDisplays = 1;
        }
    }

    if (mFbDev) {
        ALOG_ASSERT(!(mHwc && hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_1)),
                "should only have fbdev if no hwc or hwc is 1.0");

        DisplayData& disp(mDisplayData[HWC_DISPLAY_PRIMARY]);
        disp.connected = true;
        disp.format = mFbDev->format;
        DisplayConfig config = DisplayConfig();
        config.width = mFbDev->width;
        config.height = mFbDev->height;
        config.xdpi = mFbDev->xdpi;
        config.ydpi = mFbDev->ydpi;
        config.refresh = nsecs_t(1e9 / mFbDev->fps);
        disp.configs.push_back(config);
        disp.currentConfig = 0;
    } else if (mHwc) {
        // here we're guaranteed to have at least HWC 1.1
        for (size_t i =0 ; i<NUM_BUILTIN_DISPLAYS ; i++) {
            queryDisplayProperties(i);
        }
    }

    if (needVSyncThread) {
        // we don't have VSYNC support, we need to fake it
　　　　 // 如果不支持硬件Vsync则创建软件vysnc线程，它是一个sp<>,其onFirstRef()真正创建运行这个线程
        mVSyncThread = new VSyncThread(*this);
    }
}

　　加载并准备hw composer模块。Sets mHwc

void HWComposer::loadHwcModule()
{
    hw_module_t const* module;

    if (hw_get_module(HWC_HARDWARE_MODULE_ID, &module) != 0) {
        ALOGE("%s module not found", HWC_HARDWARE_MODULE_ID);
        return;
    }

    int err = hwc_open_1(module, &mHwc);
    if (err) {
        ALOGE("%s device failed to initialize (%s)",
              HWC_HARDWARE_COMPOSER, strerror(-err));
        return;
    }

    if (!hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_0) ||
            hwcHeaderVersion(mHwc) < MIN_HWC_HEADER_VERSION ||
            hwcHeaderVersion(mHwc) > HWC_HEADER_VERSION) {
        ALOGE("%s device version %#x unsupported, will not be used",
              HWC_HARDWARE_COMPOSER, mHwc->common.version);
        hwc_close_1(mHwc);
        mHwc = NULL;
        return;
    }
}

　4.2 SurfaceFLinger使用vsync过程

（1）App发数据给sf,sf发请求给EventThread-sf：AP是Producer，它通过listener->onFrameAvailable() ->进入消费者 -> mFrameAvailableListener(就是Layer对象) -> 进入SF线程-> mFlinger->signalLayerUpdate() -> mEventQueue.invalidate();

//surfaceflinger/MessageQueue.cpp
void MessageQueue::invalidate() {
    //mEvents是sp<IDisplayEventConnection>
    //也就是sf线程使用connection向EventThread线程请求下一个vsync信号
    mEvents->requestNextVsync();
}
--->
//surfaceFlinger/EventThread.cpp
void EventThread::Connection::requestNextVsync() {
    mEventThread->requestrNextVsync(this);
}
--->
void EventTHread::requestNextVysnc(
    const sp<EventTHread::Connection>& connection) {
    if(connection->count < 0){
        //若cnt小于0，则cnt=0，然后发出广播，来唤醒某个线程，
        //当connection的cnt >= 0怎么它需要从EventThread得到vsync
        //这个函数得代码在EventThread，但是它执行在SF线程
        //也就是说，SF线程使用EventThread的函数向EventThread发出广播来唤醒EventThread线程
        connection->count = 0;
        mCondition.boradcast();
    }
 }

（2）EventThread-sf发请求给DispSyncThread，EventThread里面一定有一个threadLoop： android-8.0.0_r4\frameworks\native\services\surfaceflinger\EventThread.cpp

bool EventThread::threadLoop() {
    DisplayEventReceiver::Event event;
    Vector< sp<EventThread::Connection> > signalConnections;

　　 //1,EventThread向DispSyncThread发出vsync请求
　　 //2，等待vsync
    signalConnections = waitForEvent(&event);

    // dispatch events to listeners...
    const size_t count = signalConnections.size();
    for (size_t i=0 ; i<count ; i++) {
        const sp<Connection>& conn(signalConnections[i]);
        // now see if we still need to report this event

　　　 　// 当EventThread收到Vsync，把它转交给SF线程
        status_t err = conn->postEvent(event);
        if (err == -EAGAIN || err == -EWOULDBLOCK) {
            // The destination doesn't accept events anymore, it's probably
            // full. For now, we just drop the events on the floor.
            // FIXME: Note that some events cannot be dropped and would have
            // to be re-sent later.
            // Right-now we don't have the ability to do this.
            ALOGW("EventThread: dropping event (%08x) for connection %p",
                    event.header.type, conn.get());
        } else if (err < 0) {
            // handle any other error on the pipe as fatal. the only
            // reasonable thing to do is to clean-up this connection.
            // The most common error we'll get here is -EPIPE.
            removeDisplayEventConnection(signalConnections[i]);
        }
    }
    return true;
}

 分析waitForEvent():

//this will return when
//1, a vsync event has benn recevied
//2,there was as least one connection interested in receiving it when we started waiting
Vector< sp<EventThread::Connection > >EventThread::waitForEvent(
    DisplayEventReceiver::Event* event)
{
    //find out connections waitting for events
    size_t count = mDisplayEventConnections.size();
    ofr(size_t i=0; i<count; i++) {
        if(connection->count >= 0) {
            //we need vsync events because at least
            //one connnection is waiting for it
            waitForVSync = true;
        }
        ......
        if(waitFOrVSync){
            enableVSyncLocked(); //如果上面的count >= 0，代表需要得到vsync信号，然后调用enableVSyncLocked()
        }

        if(waitForVSync){
            ......
        } else {
            //EventThread之后就会休眠等待vsync
            mCondition.wait(mLock);
        }
    }
}

　enableVSyncLocked中给DisplaySyncThread设置回调，在DisplaySyncThread收到vsync信号后就调用这个回调函数：

void EventThread::enableVSyncLocked() {
    if(!mVsyncEnabled) {
        mVsyncEnabled = true;
        mVSyncSource->setCallback(static_cast<VSyncSource::Callback*)(this));
        mVSYncSource->setVSyncEnabled(true);
    }
}

（3）H/S vsync唤醒DispSyncThread：

//surfaceFlinger/DIsplayHardware/HWComposer_hwc1.cpp
bool HWComposer::VSyncThread::threadLoop() {
    clock_nanosleep();
    //休眠 完成后，调用它，发出vsync信号
    //mEventHanlder就是SurfaceFlinger，
    mHwc.mEventHandler.onVSyncReceived(0, next_vsync);
}
--->
//surfaceflinger/SurafceFLinger.cpp
void SurfaceFLinger::onVSyncReceived(type, nescs_t timestamp){
    if(type == 0 && mPrimaryHWVsyncEnabled) {
        //DispSync::addResyncSample => updateModelLocked() =>
        //mThread->updateModel => mCond.signal()来唤醒某个线程，
        //mCond.signal()在DispSync.cpp，属于DispSYncThread，
        //还是之前说的套路，swVsyncThread使用DispSync的函数唤醒DispSYncThread
        needsHwVsync = mPrimaryDIspSync.addResyncSample(timestamp);
    }

    if(needsHwVsync) {
        enableHardwareVsync();
    }
}

（4）DispSyncThread发信号给EventThread，EventThread发信号给SF线程。

//surfaceflinger/DispSync.cpp
class DispSyncThread : public Thread {
    virtual bool threadLoop() {
        //计算最近的eventThread的时间，EventThread是Listener，
        // =>computeListenerNextEventTimeLocked
        targetTime = computeNextEventTimeLocked(now);

        //休眠
        if(now < targetTime) {
            mCond.waitRelative(mMutex, targetrTime-now);
        }

        //之后被vsync信号唤醒，获取callback
        callbackInvacations = gatherCallbackInvocationsLocked(now);

        if(callbackInvocations.size() > 0) {
            //执行callback，导致EventThread的onVsyncEvent函数被调用
            fireCallbackInvocations(callbackInvovcations);
        }
    }
}

　　如果EventThread发现Connection的cnt >= 0，就会向DispSyncThread注册回调函数，最后会通过callback构造出Listener，而且EventThread运行时间是收到vsync之后加一个offset，fireCallbackInvocations()调用EventThread类的onVSyncEvent来唤醒EventThread线程：

//surfaceFlinger/EventThread.cpp
void EventThread::onVSyncEvent(nsecs_t timestamp) {
    Mutex::Autolock _l(mLock);
    mVSyncEvent[0].header.id = 0;
    mVsyncEvent[0].vsync.count++;
    //发出广播，唤醒EvenThread::threadLoop()向app或sf发出信号
    mCondition.broadcast();
}

　　EventThread::threadLoop()在waitForEvent里面休眠（mCondition.wait），收到广播后被唤醒，然后调用conn->postEvent(event)向SF线程或者AP发出信号，并通过connection的fd把数据写到SF线程，同样SF线程通过fd获得数据，然后调用SF线程的处理函数。

status_t EventThread::Connection::postEvent(
        const DisplayEventReceiver::Event& event) {
    ssize_t size = DisplayEventReceiver::sendEvents(&mChannel, &event, 1);
    return size < 0 ? status_t(size) : status_t(NO_ERROR);
}

　（5）sf线程对vsync的处理：在flinger->init()创建connection时，得到了一个fd，然后会检测fd。

　　　flinger->init() => MessageQueue::setEventThread：

mEventTube = mEvent->getDataChannel();
//检测fd，从fd得到数据，会调用MessageQueue::cb_eventRecevier函数
mLooper->addFd(mEventTube0>getFd(),....,MessageQueue::cb_eventRecevier, this);

--->

//surfaceflinger/MessageQueue.cpp
int MessageQueue::cb_eventRecevier(int fd, int event, void* data) {
    return queue->eventRecevier(fd, events);
}
--->
int MessageQueue::eventReceiver(int fd, int events) {
    mHanlder->displatchInvalidate();
}
--->
void MessageQueue::Handler::displayInvaliadate() {
    mQueue.mLooper->sendMessage(this, Message(MessageQueue::INVALIDATE));
}

SurfaceFlinger中接收并处理消息：

void MessageQueue::Handler::handleMessage(const Message& message) {
    switch(message.what) {
　　　　　...
        case INVALIDATE:
            mQueue.mFlinger->onMessageReceived(message.what);
    }
}

--->

// android-8.0.0_r4\frameworks\native\services\surfaceflinger\SurfaceFlinger_hwc1.cpp
void SurfaceFlinger::onMessageReceived(int32_t what) {
    ATRACE_CALL();
    switch (what) {
        case MessageQueue::INVALIDATE: {
            bool refreshNeeded = handleMessageTransaction(); //处理事务（设置flag，并未实际操作各个buffer）：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 //①在handleTransactionLocked()中遍历每个Layer,执行layer->doTransaction(0)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 //②处理Display事务(add/remove)
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 //③Layer角度发生了变化
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 //④处理sf本身事务：　Layer的增加或者删除
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

            refreshNeeded |= handleMessageInvalidate(); //处理各Layer的buffer更换，使原来的界面无效，并准备好新数据用来更新：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　//①accquire next buffer
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　//②release previous buffer
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 //③bindTextureImageLocked() ---> glEGLImageTargetTexture2DOES()
　　　

            refreshNeeded |= mRepaintEverything;
            if (refreshNeeded) {
                // Signal a refresh if a transaction modified the window state,
                // a new buffer was latched, or if HWC has requested a full
                // repaint
                signalRefresh(); //发出Refresh信号，导致下面的 handleMessageRefresh()函数被调用
            }
            break;
        }
        case MessageQueue::REFRESH: {
            handleMessageRefresh();　　//①计算各Layer的可视区域
　　　　　　　　　　　　　　　　　　　　　　　//②合成显示：a.调用opengl把各个Layer的可视区域在一个内存上描绘出来
　　　　　　　　　　　　　　　　　　　　　　  //　　　　　　b.使用hw composer硬件合成

break; } } }

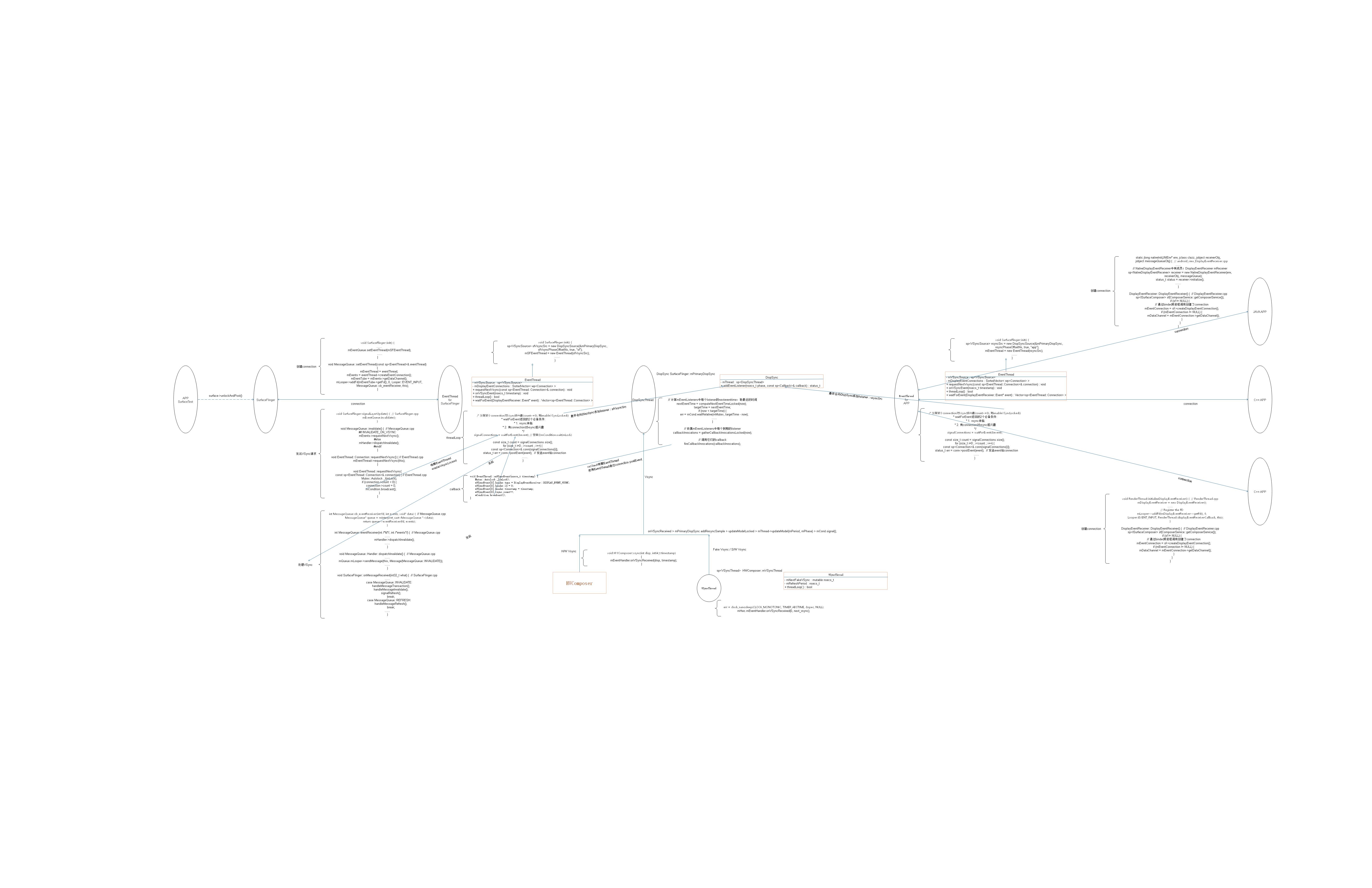

　　　　　　　　　　　　　　　　　　　　　　　　　　　　(Vsync时序图)
