SmartPlant3D VUE解析

eryar@163.com

Intergraph鹰图公司的SmartPlant3D可以导出VUE文件用于模型审查Reivew，和AVEVA公司的PDMS可以导出RVM文件一样。这些文件中包含了模型的几何信息及部分属性信息，方便模型审查，提高设计效率。在数字化工厂、智能工厂、数字化交付的趋势下，通过解析这些数据文件，获取其中的模型信息，能为数字化交付平台提供数据基础。

AVEVA公司的PDMS导出的RVM文件，其结构简单，解析相对容易。早在几年之前，已经实现RVM文件数据的完全解析，并实现产品RvmTranslator。

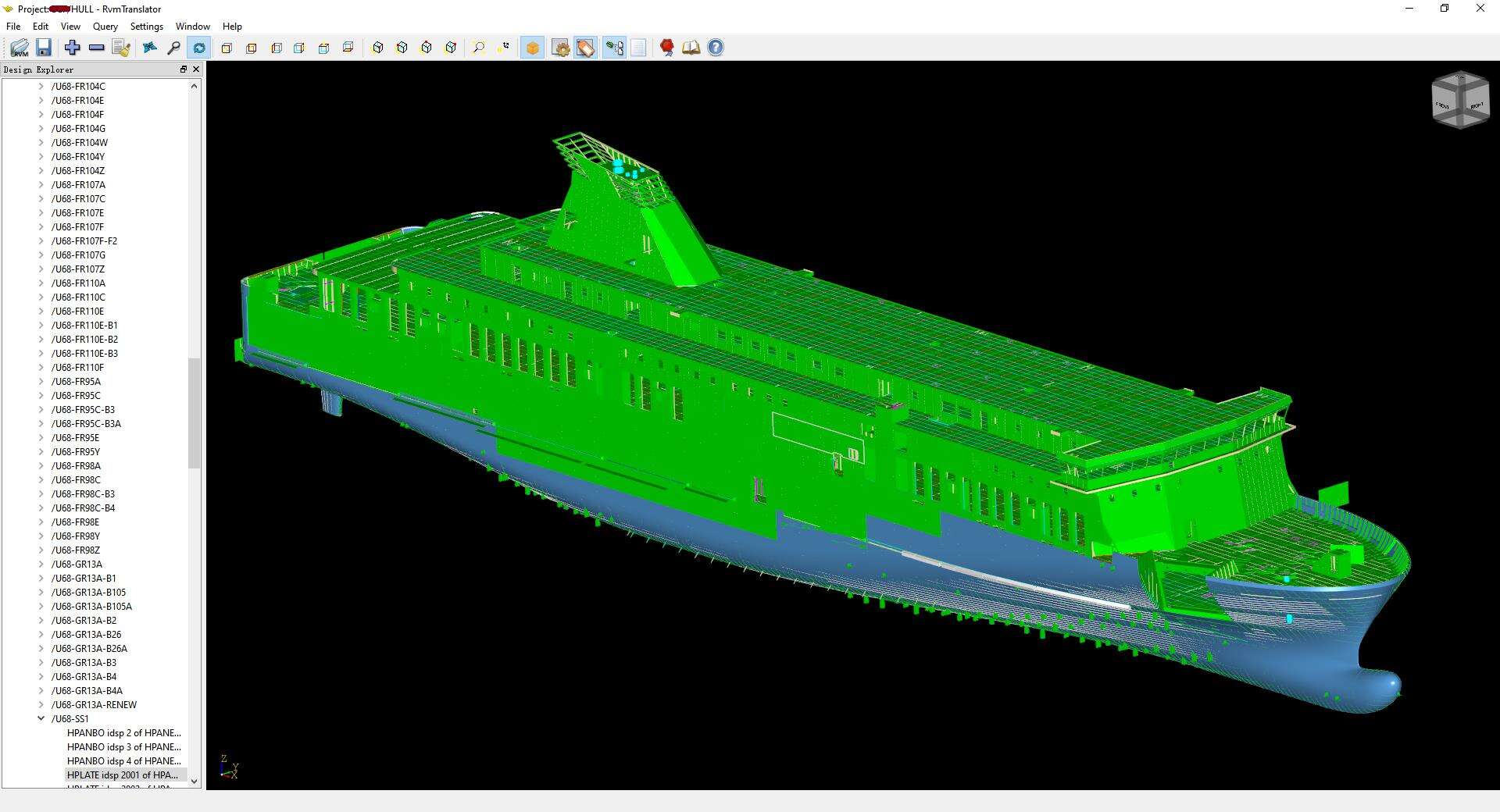

上图所示为船舶Marine模块导出的船舶设计模型。

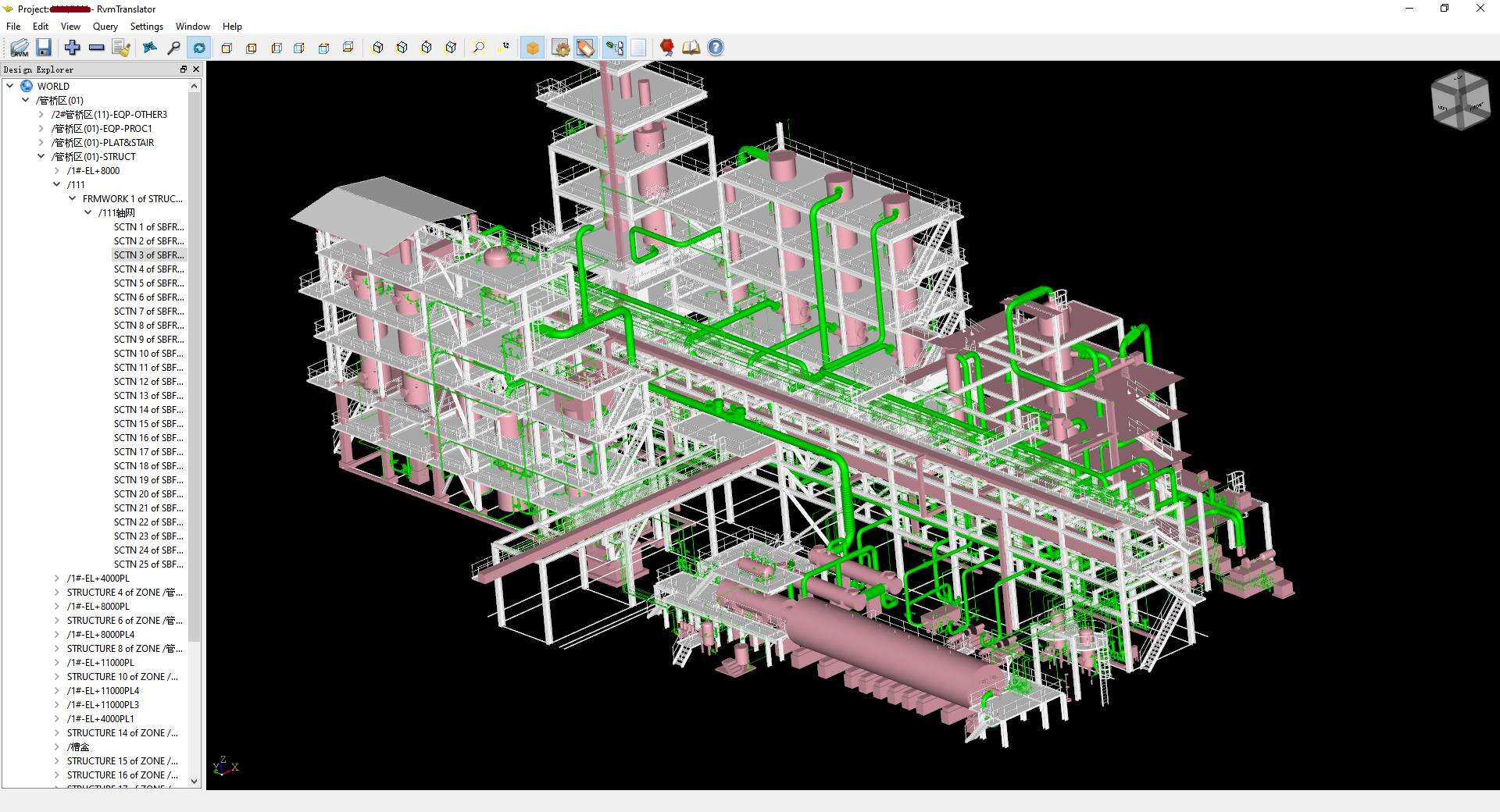

上图所示为工厂Plant模块导出的工厂设计模型。

RvmTranslator提供了RVM文件的浏览功能，操作习惯和PDMS保持一致，并能将模型转换成常见的三维文件格式。还能直接查询模型的相关属性信息。该产品也提供一些定制化开发服务，已经成功为几家数字化交付平台提供了RVM数据转换服务。

Intergraph公司的VUE文件相对复杂，可以浏览VUE文件的软件，除了自家产品Intergraph Reivew和Intergraph FreeView等之外，还有Autodesk公司的Navisworks Manage有导入VUE的插件。如果能直接支持对VUE文件的解析，对完善数字化交付产品线有重要意义，即能同时支持国际两个主流工程设计软件的数据。为了在数字化交付、数字化工厂中贡献我们的力量，我们开始了对VUE文件的解析工作，并取得了重大进展。

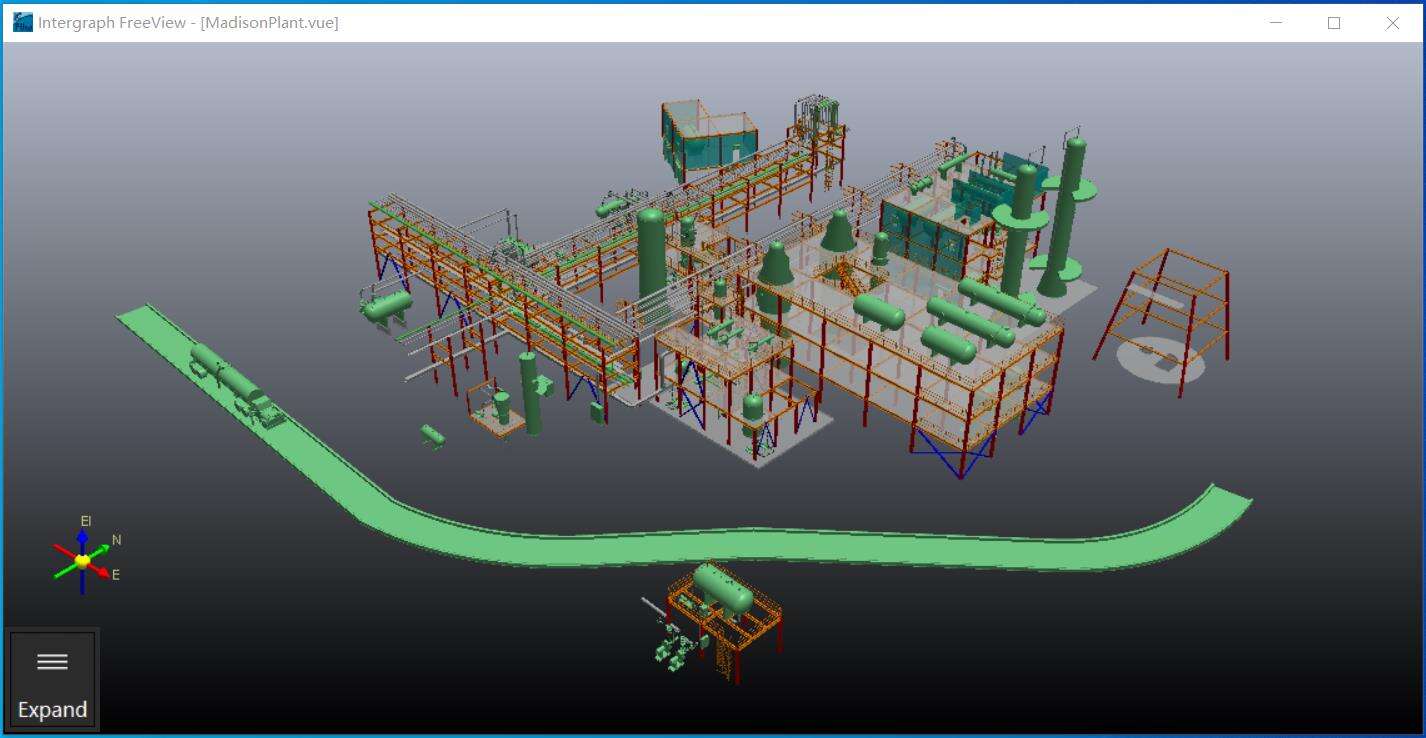

上图所示为Intergraph FreeView中显示的VUE模型。

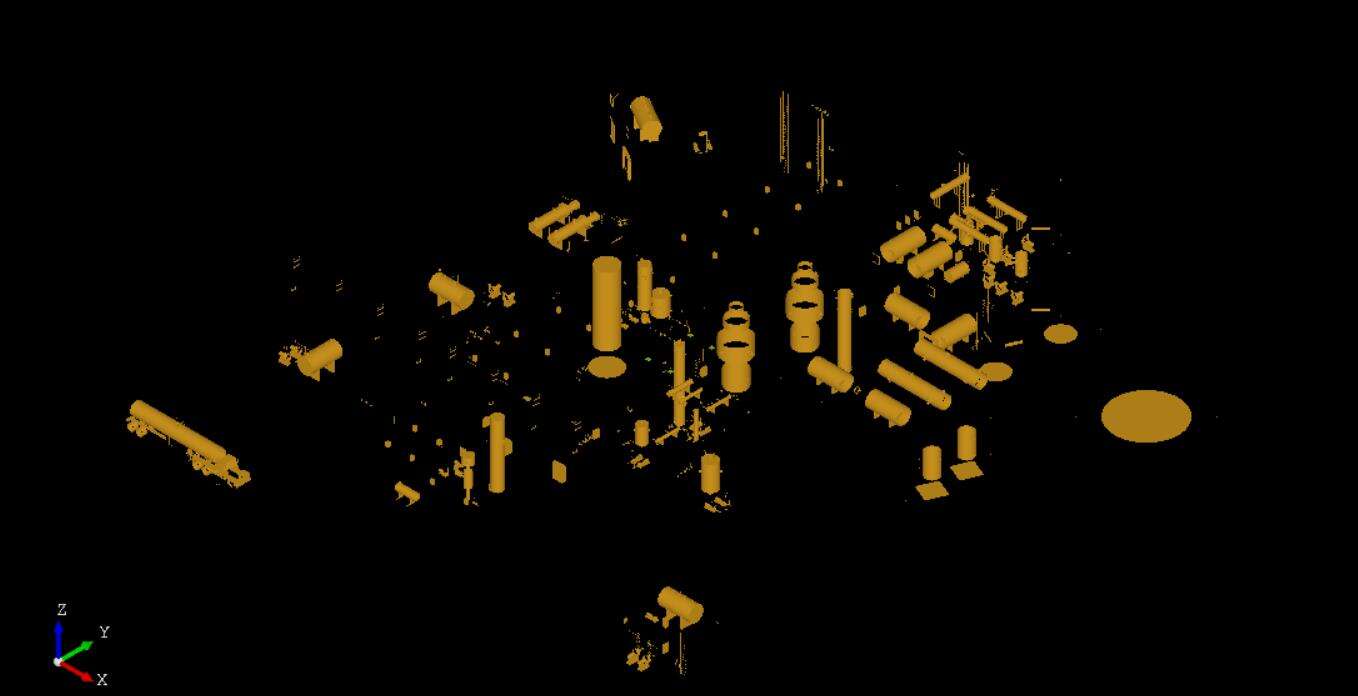

上图所示为我们解析VUE文件中的模型数据并显示出来的效果。
